产品特点 详细参数 资料下载 |
● 现场中控显示及数据曲线绘制，高效分析过程数据
● (选配) 带数据记录功能，30亿个记录点

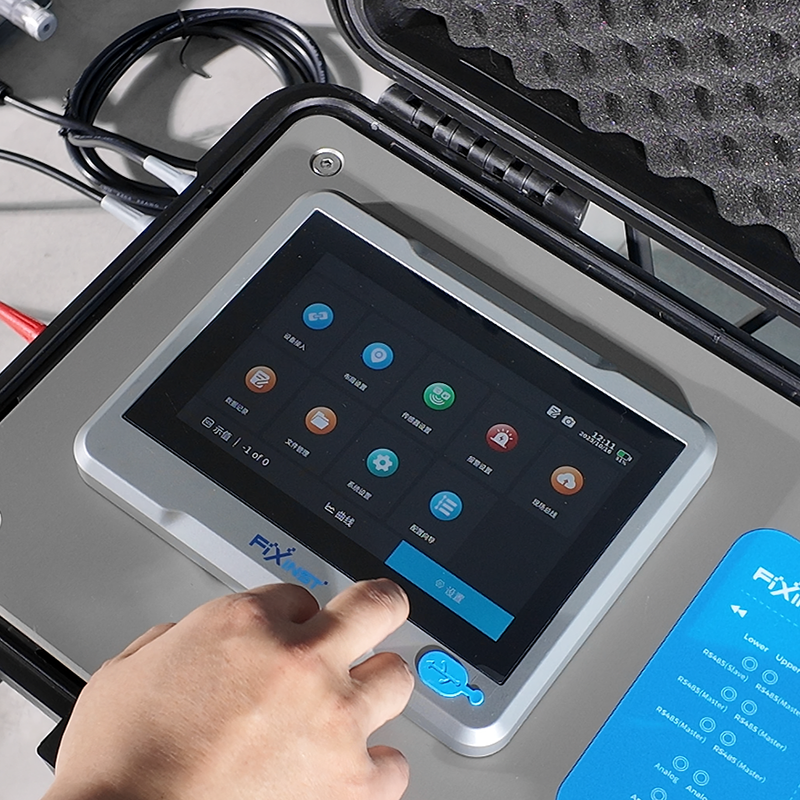

● 带电容触摸7″ IPS 超宽视角液晶屏，高清数据显示，操作便捷流畅
● 内置大容量锂电池，手提便携，随测随走
● 集成电表，通过产品自带的罗氏圈连接空压设备，即可快速计算气电比
● 支持自定义虚拟通道（预置压损、冷热量计算、真空流量、气电比、FAD 流量通道）
● 两路独立隔离的 Modbus RTU (RS485) 接口，支持最多255路传感器数字信号输入
● (选配) 内置Wi-SUN主节点，支持无线接入现场 FixInst设备及第三方设备
● (选配) 4G云平台网关，支持无线数据上云
显示 | 工作环境 | ||
显示 分辨率 | 7″ IPS触摸液晶显示屏 1280 × 800 px | 工作温度 存储温度 相对湿度 | 0 … +50 °C -20 … +70 °C 0 … 95 %RH |
信号输入 | 内置电表 | ||
数字信号 模拟信号(选配) 无线信号(选配) | 2路独立隔离 RS485 输入，支持高达255个 Modbus RTU 传感器接入 4路x [0 ... 20 mA / 4 ... 20 mA / 0 ... 1 VDC / 0 ... 10 VDC] 通道 传感器无线连接网关 (内置Wi-SUN主节点) | 测量范围 电压输入 电流输入 频率范围 测量精度 电压精度 电流精度 功率因素精度 有功功率 有功电能 电气接线 接线方式 | 80 ~ 620 VAC (P-P) 10 ~ 1000 A 45 ~ 65 Hz 0.2 % 0.5 % (10~1000A 10A以下不保证精度） ±0.005 IEC62053-22 Class 0.2 IEC62053-22 Class 0.2S 3PH3W |
信号输出 | |||
数字信号 报警信号 无线信号(选配) | Modbus RTU (RS485) Modbus TCP (Ethernet) USB Type-C 2 x 继电器报警通道，230 VAC，3A IoT-4G | ||
电源 | 其他 | ||
电池容量 电池充电 | 135 Wh 100~240 VAC，50~60 Hz | 电气接口 防护等级 外壳材质 外壳尺寸 接线孔径 认证 | 推拉自锁接头（兼容ODU接头） IP54 PP 参考[产品尺寸图] 4 ... 8 mm 符合CE 认证标准 |
数据记录 | |||
存储空间 数据导出 | 25 G，30亿个记录点 USB Type-C | ||
