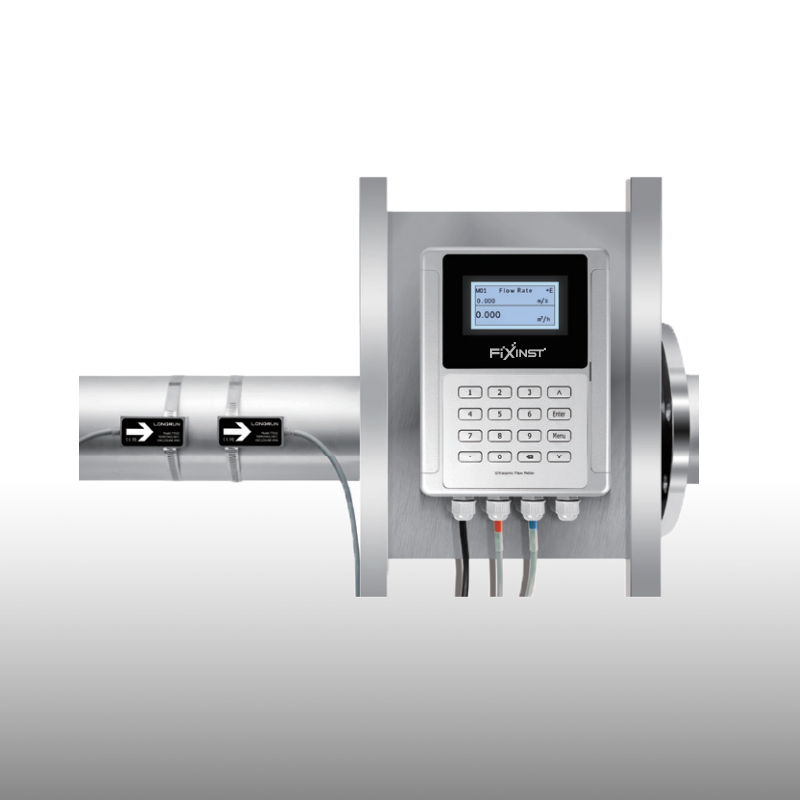

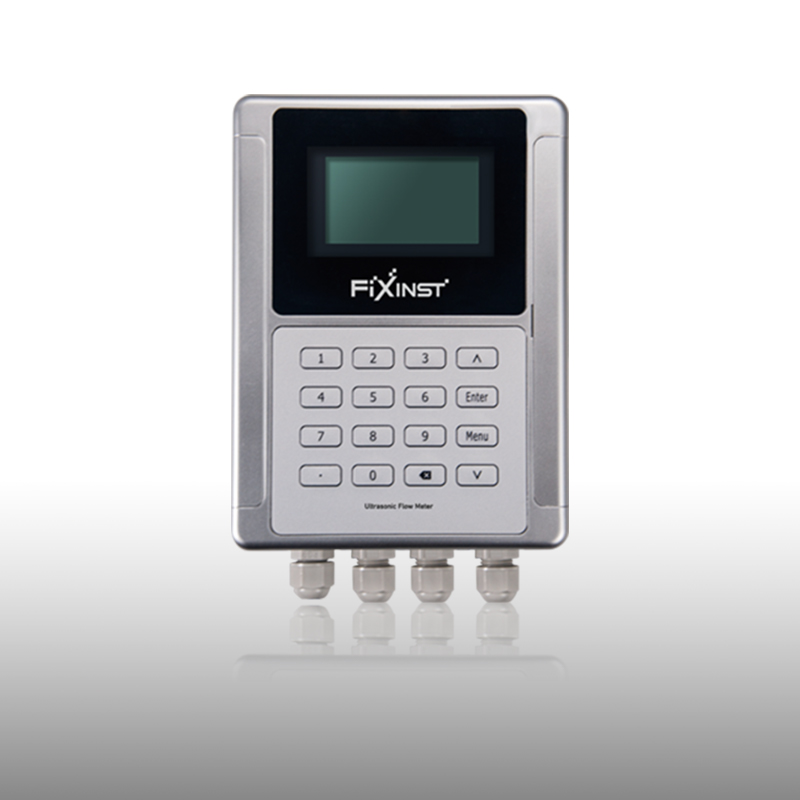

F203B 超声波流量计

产品简介：	F203B是一款固定壁挂式超声波流量计，采用的是自主研发的 TGA 时差式的测量技术。TGA 测量技术是我司研究超声波时间测量算法并参考现有各种 TDC 算法，最终成功研发实现的一种高速、高精度测量过程时间的算法。 F203B可以搭配外夹式和插入式两款传感器满足客户在现场的不同需求，可广泛的应用于各种水处理行业。并可以结合 RTD 和温度传感器，扩充为冷（热）量表使用。
产品特点：	低流速下精准测量
测量范围：	0 m/s … ±12 m/s (0 f/s~士40 f/s)
量程比：	1 ：20

产品特点

技术参数

资料下载

● 非接触式测量，不受流体物性变化影响，能在复杂环境下保持稳定和准确的测量 ● 超宽的 1:400 量程比，测量范围 0.03 m/s 至 12 m/s ● FPGA 集成电路结合高速 ADC 算法，测量速率大于 300 次 / 秒，保证测量精度 ● 全隔离的电气结构 , 彻底滤除干扰 ● 带数据记录功能，通过内置 SD 卡进行长期数据记录 ( 选配 ) ● 标配 RS232/RS485 Modbus 通讯接口 ● 传感器防护等级 IP68，可适应各种恶劣工况 ● 外夹式安装，可适配 DN25 ... DN1200 管径

流量测量		显示
测量范围测量精度重复精度线性度管径	±0.03 ... ±12 m/s ±1 %RD 0.2 %RD ±1 %RD DN25 ... DN1200	显示	240*128 LCD
输出		工作环境
模拟输出脉冲输出通信	4 ... 20 mA, 最大负载 750 Ω 0 ... 10 KHz Modbus RTU (RS485)	工作温度环境湿度	变送器 : -20 ... 60 ℃ 变送器 : -40 ... 80 ℃（常温）变送器 : -40 ... 130 ℃（高温）变送器 : -40 ... 180 ℃（特制高温） 0 ... 99 %RH, 非冷凝
电源		其他
电源	10 ... 36 VDC / 90~245 VAC	防护等级材质线缆长度	变送器：IP65 传感器：IP68 变送器：ABS + PC 标准 / 最大线长 : 9 / 300 m
