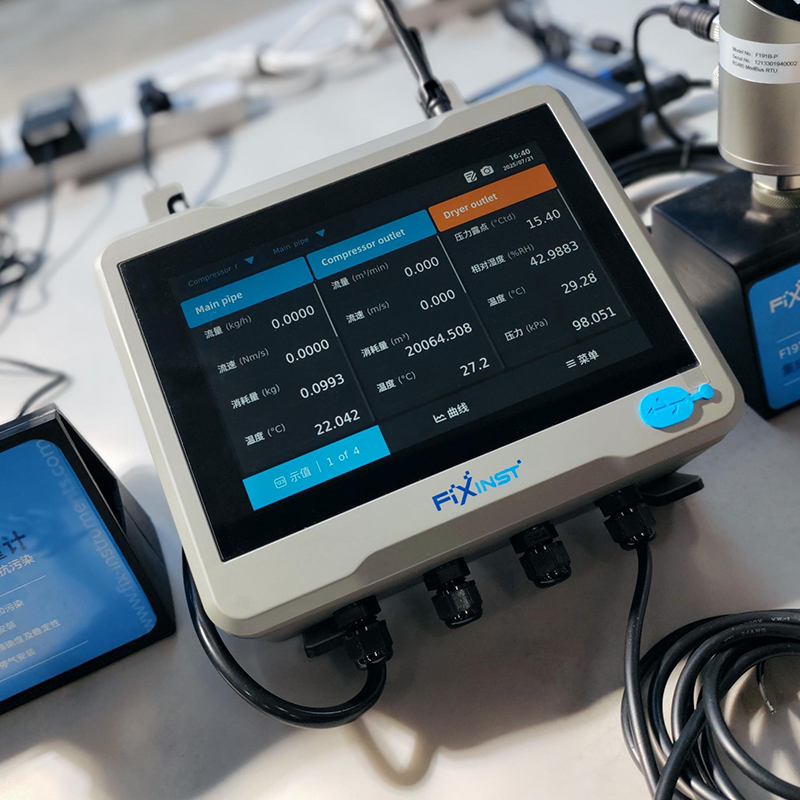

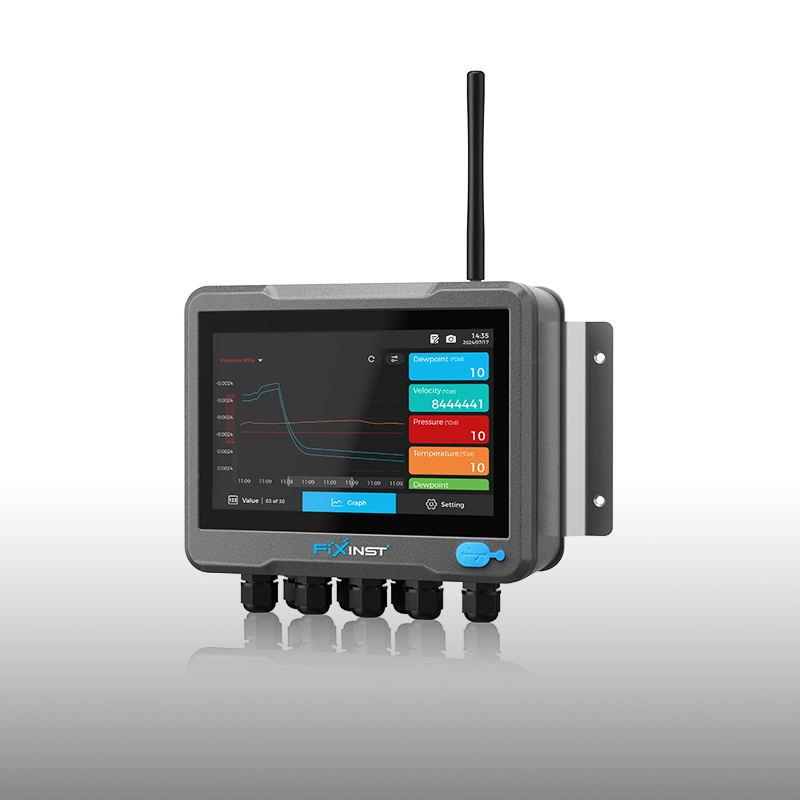

● 现场中控显示及数据曲线绘制，高效分析过程数据
● (选配) 带数据记录功能，20亿个记录点 ● 带电容触摸7”IPS 超宽视角液晶屏，高清数据显示，操作便捷流畅 ● 全隔离的电气结构，彻底滤除干扰 ● 两路独立隔离的 Modbus RTU (RS485) 接口，支持最多255路传感器数字信号输入 ● (选配) 传感器无线连接网关，支持无线接入现场 FixInst 设备 ● 标配以太网接口，支持有线局域网连接以及数据上云 ● (选配) 4G云平台网关，支持无线数据上云 ● 防护等级IP65，适用于多种工业现场
● (选配) 带数据记录功能，20亿个记录点 ● 带电容触摸7”IPS 超宽视角液晶屏，高清数据显示，操作便捷流畅 ● 全隔离的电气结构，彻底滤除干扰 ● 两路独立隔离的 Modbus RTU (RS485) 接口，支持最多255路传感器数字信号输入 ● (选配) 传感器无线连接网关，支持无线接入现场 FixInst 设备 ● 标配以太网接口，支持有线局域网连接以及数据上云 ● (选配) 4G云平台网关，支持无线数据上云 ● 防护等级IP65，适用于多种工业现场
显示 | 数据记录 | ||
显示 分辨率 | 7” IPS 触摸液晶显示屏 1280 × 800 | 存储空间 数据导出 | 25 G，30 亿个记录点 USB Type-C |
信号输入 | 工作环境 | ||
数字信号 模拟信号 无线信号 | 2 路独立隔离 RS485 输入，支持高达 255 个 Modbus RTU 传感器接入 4 路 x [0 ... 20 mA / 4 ... 20 mA / 0 ... 1 VDC / 0 ... 10 VDC] 通道 ( 选配 ) 传感器无线连接网关 ( 选配 ) | 工作温度 存储温度 相对湿度 | 0 … +50 °C -20 … +70 °C 0 … 95 %RH |
信号输出 | 其他 | ||
数字信号 报警信号 无线信号 | Modbus RTU (RS485) Modbus TCP (Ethernet) USB Type-C 2 x 继电器报警通道，230 VAC，3A 4G 云平台网关 ( 选配 ) | 电气连接 防护等级 外壳材质 外壳尺寸 安装方式 接线孔径 认证 | 接线端子 IP65 PC + APS 参考 [ 产品尺寸图 ] 面板式 / 壁挂式 / 导轨式 ( 需搭配壁挂式外壳 ) 4 ... 8 mm 符合 CE 认证标准 |
电源 | |||
交流电源 | 100 ... 240 VAC, 总功率 75W, 传感器供电功率 60W (S1701 0011) | 直流电源 | 24 ... 30 VDC, 总功率及传感器供电功率 根据客户所选电源功率 (S1701 0012) |
